ケーブルプロテクター

設置例 車両通過から電線を守ります 工場、工事現場、イベント会場等で車両通過や機材、人による踏みつけなどによる電線の捻りや切断防止の電線保護カバーです。 全7種類の穴径があり、電線のサイズに合わせお選びいただけます。

規格

型式 穴径 幅(W) 高さ(H) 長さ(最長) 重量(1m当たり)
CP-14 φ14 90o 21o 8m 1.6s
CP-20 φ20 100o 30o 8m 2.5s
CP-23 φ23 100o 30o 8m 2.0s
CP-30 φ30 120o 40o 8m 4.0s
CP-40 φ40 150o 50o 4m 4.8s
CP-50 φ50 180o 60o 4m 6.5s
CP-60 φ60 210o 70o 4m 9.1s

断面図

ケーブルプロテクター断面図

〔注記〕

  1. 注文時の最少ロットは、各サイズの合計4mになります。
    【注文例】
    CP-14 4m・CP-20 1mの場合 → CP-14 4m・CP-20 4mでの対応になります。
    ※CP-20の最少ロットが4mのため
  2. ご指定の長さでも承っております。(上記ロットが必要になります。)
  • ケーブルプロテクター断面写真 CP-14断面

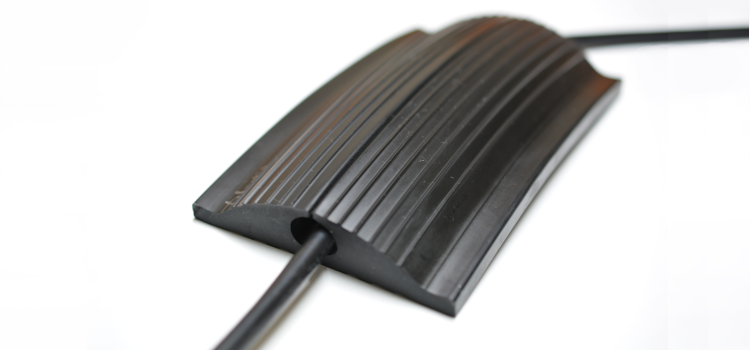

  • 製品写真 上部の切込みを広げて電線を入れます ケーブルは上部の切込みを広げて挿入します。

  • 製品写真 底面は溝が入っています 底面は溝が入っています。

※写真をクリックすると拡大写真が出ます。
