ネオストッパー

トラックターミナルの車両緩衝材としてネオストッパーを取り付けています ネオストッパーの柔軟性を生かし、トラックターミナルや駐車場、倉庫などで車両の衝撃を吸収し建物の破損を防止します。 当て板一体型のネオストッパーは、当て板不要でゴムよりも重量が軽いため、取り付けも簡単です。 駐車場のクッション材以外にも、幼稚園や公園の砂場の縁としてもご使用いただいています。

※右写真
トラックターミナルの車両緩衝材としてネオストッパーを取り付けています。

規格

材質 本体:熱可塑性エラストマー(TPE)
当て板:ポリプロピレン(PP)
※当て板との一体物になります。
長さ 3m
※ご指定長さの場合は、別途ご相談ください。
標準色 ネオストッパー 黒単色(BB) 黒単色(BB) ネオストッパー 黒+黄ライン(BY) 黒+黄ライン(BY)
受注生産色 ネオストッパー グレー+黄ライン(GY) 受注生産色 グレー+黄ライン(GY) ネオストッパー 白+青ライン(WB) 受注生産色 白+青ライン(WB)
※何れもロットが必要になります
備考 当て板一体型のため、当て板は不要です。
アンカーボルトやワッシャー等の付属品はありません。お客様にてご用意ください。
型式 サイズ
(幅×高さ×長さ)
上穴
(φD)
下穴
(N-φd)
ボルト穴ピッチ 推奨
アンカーボルト
重量
(1m当たり)
NS-055D 50o×50o×3m φ25 7-10×18長穴 150-450×6-150 M6 1,200g
NS-077D 70o×70o×3m φ30 7-12×20長穴 150-450×6-150 M8 2,500g
NS-110D 100o×100o×3m φ40 7-20×34長穴 150-450×6-150 M16 4,400g
NS-135D 150o×135o×3m φ40 7-20×34長穴 150-450×6-150 M16 7,200g
  • 製品写真 ネオストッパー 黒単色 黒単色(BB)

  • 製品写真 ネオストッパー 黒+黄ライン 黒+黄ライン(BY)

  • ネオストッパーの材質は、熱可塑性エラストマーとポリプロピレンです
  • 断面図

    断面図

※色合いは実物と若干異なります。写真をクリックすると拡大写真が出ます。


熱可塑性エラストマーの特徴

ネオストッパーの変形に対する柔軟性

ネオストッパーの変形に対する柔軟性の実験
  1. 樹脂とゴムの中間体
    常温ではゴムの弾性を示し、優れた耐候性、着色性を示します。
  2. 軽量・耐寒性能
    ゴムや塩化ビニル樹脂よりも比重が小さく、耐寒性にも優れています。
  3. 公害対策・資源保護
    ハロゲン等の有害物質を含まない環境にやさしい素材です。リサイクル可能な材質です。

施工例

  • ・トラックターミナル
  • ・トラックバンパー
  • ・駐車場、倉庫
  • ・岸壁、桟橋、小型船舶(防舷材)
トラックターミナルの車両緩衝材としてネオストッパーを設置しています

トラックターミナルの車両緩衝材としてネオストッパーを設置しています。 施工は、ショックガード50を接着剤にて取り付けています。

※色合いは実物と若干異なります。写真をクリックすると拡大写真が出ます。

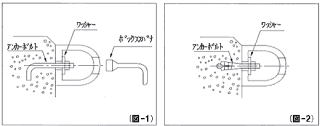

取付方法

  1. 取付壁面にアンカーボルト(L型・J型基礎ボルト)をあらかじめ埋め込んでおきます。(図-1)
    またはドリルで穴加工し、その穴にアンカーボルトを打ち込んでおきます。(図-2)
  2. 製品をボルトにはめ込みます。ワッシャー及びナットをボックススパナ等で締め付けます。当て板は不要です。

取付図
ネオストッパーの取り付け図
※アンカーボルトやワッシャー等の付属品は、お客様にてご用意ください。

よくある質問

質問 ネオストッパーは、自分でカットできますか?
回答 鋸刃などの工具でカットができますが、カット面がガサガサになります。 弊社では、指定の長さにカットをしたものでの出荷も承っています。
質問 当て板は必要ないのでしょうか?
回答 本体に当て板の代わりの硬質ポリプロピレン(PP)が埋め込んであるので、当て板は必要ありません。
質問 熱可塑性エラストマー(TPE)の特徴は何ですか?
回答 一般的なゴムと比較して耐候性に優れ軽量です。
質問 標準の長さより長いものはできますか?
回答 製造上、対応ができません。
質問 ネオストッパーは1本から購入できますか?
回答 はい、1本から販売しております。 またご指定の長さへカットも承っています。長さと穴ピッチをご連絡ください。
質問 コーナーガードは返品できますか?
回答 お客様の都合による返品・交換は受け付けておりません。弊社の不備による場合は、商品到着後7日以内にご連絡ください。至急対応をさせていただきます。
(但し未使用に限ります。)
質問 コーナーガードは何年位もちますか?
回答 使用する場所、環境などにより異なります。破損した場合は交換をしてください。
質問 ネオストッパーは軟らかいですか?
回答 硬度70°で、軟式野球ボール程度の硬さになります。
質問 ガードについた汚れを落としたいのですが?
回答 中性洗剤を使用して汚れを落としてください。汚れが落ちない場合は、コンパウンドか細かい番定のヤスリで削ってください。
(削った部分は、ツヤがなくなり他の部分と比べ多少質感が変わります。)
質問 ネオストッパーは曲線部に取り付けることはできますか?
回答 直線用のため、曲線部には使用できません。
