カーストッパー

車両緩衝材のD型カーストッパー

カーストッパーとは?

カーストッパーはゴムの柔軟性を生かしたD型や角型などのクッション材です。車両などの衝撃を吸収し建物の破損を防止します。駐車場のクッション材以外にも、幼稚園や公園の砂場の縁、防舷材などにもご使用いただいています。防舷材につきましては、直接お問合せください。

製品

各形状のカーストッパー選定目安を参考にして頂き、ご使用用途に合ったものをご使用ください。

製品の選定目安
形状 メリット・デメリット
 D型・中空タイプ D型中空の断面 ・クッション性に優れる。安価。
・トラックの衝突により、ボルトの破損が起こりやすい。寿命が短く消耗しやすい。
 D型・ムクタイプ D型ムクの断面 ・耐久性、高寿命。ストッパー性に優れている。ボルトが傷みにくい。
・高価。躯体に衝撃が伝わるため、下地が丈夫でなければならない。
 D型・肉厚タイプ D型肉厚の断面 ・クッション性、ストッパー性に優れている。
・高価。
 D型・クッション内蔵タイプ D型クッション内蔵の断面 ・中空タイプより大幅に耐久性がある。ボルトの劣化やひび割れなどに強い。
 角型・中空タイプ 角型中空の断面 ・クッション性に優れる。安価。
・トラックの衝突により、ボルトの破損が起こりやすい。寿命が短く消耗しやすい。
 角型・ムクタイプ 角型中ムクの断面 ・高耐久、高寿命。ストッパー性に優れている。ボルトが傷みにくい。
・高価。躯体に衝撃が伝わるため下地が丈夫でなければならない。密着面が多いため、エアサス対応に難がある。
 角型・ムクタイプ
(リプロテクター) 角型中ムクの断面
・樹脂のリサイクル製品で安価。耐久性、高寿命。ストッパー性に優れている。
・ゴム製に比べ硬質。躯体に衝撃が伝わるため下地が丈夫でなければならない。密着面が多いため、エアサス対応に難がある。
 C型タイプ C型の断面 ・当て板無しはR面に対応。当て板付きは黄色で視認性がアップ。
・大型車両対応には耐久性に難がある。躯体に衝撃が伝わるため下地が丈夫でなければならない。
・当て板無しは縦方向力に働く場所では不向き。当て板付きは自由に穴ピッチの変更ができない。
 E型タイプ E型の断面 ・当て板付きは黄色で視認性がアップ。
・躯体に衝撃が伝わるため下地が丈夫でなければならない。
・当て板無しは縦方向力に働く場所では不向き。当て板付きは自由に穴ピッチの変更ができない。
 L型バンパー L型バンパー ・耐久性、高寿命。ストッパー性に優れている。ボルトが傷みにくい。
・高価。躯体に衝撃が伝わるため、下地が丈夫でなければならない。
 丸型バンパー 丸型バンパー ・安価。高耐久、高寿命。部分的に取り換えが可能。

※クリックすると製品に移動します。

●カタログ ダウンロード
カタログ
PDF PDF(1.0MB)

D型・中空タイプ D型中空の断面

仕様

材質 本体:合成ゴム
当て板:鋼板
黒、黒+黄ライン入り
※黄ライン入りは、0110、0135のタイプのみです。
付属品 当て板
※アンカーボルトやワッシャー等の付属品はありません。お客様にてご用意ください。
取付方法 アンカーボルト
備考 ・当て板の有無をご指示いただけます。
・指定長さ、穴ピッチや端部斜めカットも承っています。
本体
型式 サイズ
(幅×高さ×長さ)
肉厚 上穴
(φD)
下穴
(φd)
穴ピッチ 重量
(1m当たり)
CSD-0055 50㎜×50㎜×3m 10㎜ φ25 φ20 150-450×6-150 2.6㎏
CSD-0077 70㎜×70㎜×3m 15㎜ φ30 φ20 150-450×6-150 4.3㎏
CSD-0110 100㎜×100㎜×3m 18㎜ φ38 φ25 150-450×6-150 8.8㎏
CSD-0135 150㎜×130㎜×2m 20㎜ φ38 φ30 100-450×4-100 12.8㎏
当て板
型式 サイズ
(幅×高さ×長さ)
穴(N-φD) 推奨
アンカーボルト
CSD-0055 3㎜×25㎜×2990㎜ 7-8×20長穴 M6
CSD-0077 3㎜×32㎜×2990㎜ 7-10×20長穴 M8
CSD-0110 4.5㎜×50㎜×2990㎜ 7-20×40長穴 M16
CSD-0135 4.5㎜×50㎜×1990㎜ 5-20×40長穴 M16
取付写真

トラックターミナルの車両緩衝材として設置

断面図

断面図

取付図

取付図

D型・ムクタイプ D型ムクの断面

仕様

材質 合成ゴム
付属品 無し
※アンカーボルト、ワッシャー等の付属品はありません。お客様にてご用意ください。
取付方法 アンカーボルト
備考 指定長さ、穴ピッチや端部斜めカットも承っています。
型式 サイズ
(幅×高さ×長さ)
上穴
(φD)
下穴
(φd)
深さ
(φd)
穴ピッチ 推奨
アンカーボルト
CSD-0110M 100㎜×100㎜×2m φ40 φ22 1m…60
2m…50
100-450×4-100 M16
CSD-0135M 150㎜×130㎜×1m φ50 φ25 70 100-400×2-100 M16

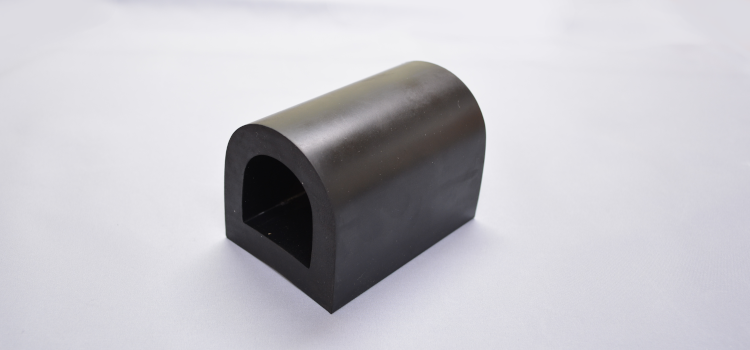

製品写真

製品写真

断面図

断面図

D型・肉厚タイプ D型肉厚の断面

仕様

材質 本体:合成ゴム
当て板:鋼板
付属品 当て板
※アンカーボルトやワッシャー等の付属品はありません。お客様にてご用意ください。
取付方法 アンカーボルト
備考
型式 サイズ
(幅×高さ×長さ)
肉厚 上径
(φD)
下径
(φd)
穴ピッチ
PCD-1315Strong 150㎜×130㎜×1.5m 27.5㎜ φ40 φ30 150-400×3-150
PCD-1515Strong 150㎜×150㎜×1m 37.5㎜ φ40 φ30 100-400×2-100
PCD-2020S 200㎜×200㎜×1m 50㎜ φ50 φ30 100-400×2-100
断面図

断面図

D型・クッション内蔵タイプ D型クッション内蔵の断面

仕様

材質 合成ゴム
付属品 無し
※アンカーボルト、ワッシャー等の付属品はありません。お客様にてご用意ください。
取付方法 アンカーボルト
備考
型式 サイズ
(幅×高さ×長さ)
上穴
(φD)
下穴
(φd)
穴ピッチ 推奨
アンカーボルト
PCS-100 100㎜×100㎜×2m φ40 φ20 150-340×5-150 M12
PCS-150 150㎜×130㎜×2m φ40 φ25 150-340×5-150 M16
取付写真

荷降ろし場の車両緩衝材として設置

断面図

断面図

取付図

取付図

角型・中空タイプ 角型中空の断面

仕様

材質 本体:合成ゴム
当て板:鋼板
付属品 当て板
※アンカーボルトやワッシャー等の付属品はありません。お客様にてご用意ください。
取付方法 アンカーボルト
備考 ・当て板の有無をご指示いただけます。
・指定長さ、穴ピッチや端部斜めカットも承っています。
本体
型式 サイズ
(幅×高さ×長さ)
肉厚 上径
(φD)
下径
(φd)
穴ピッチ
CSK-0110 100㎜×100㎜×3m 20㎜ φ38 φ25 150-450×6-150
当て板
型式 サイズ
(幅×高さ×長さ)
穴(N-φD) 推奨
アンカーボルト
CSK-0110 4.5㎜×50㎜×2990㎜ 7-20×40長穴 M16

角型・ムクタイプ 角型中ムクの断面

仕様

材質 合成ゴム
付属品 無し
※アンカーボルト、ワッシャー等の付属品はありません。お客様にてご用意ください。
取付方法 アンカーボルト
備考 指定長さ、穴ピッチや端部斜めカットも承っています。
型式 サイズ
(幅×高さ×長さ)
上穴
(φD)
下穴
(φd)
深さ
(φd)
穴ピッチ 推奨
アンカーボルト
CSK-0110M 100㎜×100㎜×1m φ40 φ22 60 100-400×2-100 M16
角型中ムクの断面

製品写真

断面図

断面図

角型・ムクタイプ(リプロテクター) リプロテクターの断面

再生プラスチックから製作したリサイクル製品のカーストッパーです。

仕様

材質 再生プラスチック(PE・PP混合)
黒柄目
付属品 無し
※アンカーボルトやワッシャー等の付属品はありません。お客様にてご用意ください。
取付方法 アンカーボルト
備考 ・硬い材質のため、ドライバーに注意を促してください。
・製品にカラーの斑点がランダムに発生します。これは着色剤と相性が良くない再生プラスチックが混ざっているためです。製品の品質には問題ありません。
型式 サイズ
(幅×高さ×長さ)
幅 W① 上径
(φD)
下径
(φd)
深さ
(φd)
穴ピッチ
RP-1017SD 170㎜×100㎜×2m 145 φ50 φ25 50 100-450×4-100
製品写真

表面は柄目です

断面図

断面図

取付写真

荷受の緩衝材

取付写真

車止めブロックとして

※硬い材質のため、ドライバーに注意を促してください。

C型タイプ C型の断面

仕様

材質 本体:合成ゴム
当て板:鋼板(PCC-6010はありません。)
黒(PCC-6010)
黒+黄ライン入り(PCC-6010YNSは、黄色の当て板が付きます。)
付属品 当て板(PCC-6010はありません。)
黄…PCC-6010YNS
※アンカーボルトやワッシャー等の付属品はありません。お客様にてご用意ください。
取付方法 アンカーボルト
備考 PCC-6010のみR1500以上の取り付けができます。
型式 サイズ
(幅×高さ×長さ)
穴径
(φd)
穴の深さ 穴ピッチ 備考
PCC-6010 100㎜×60㎜×2m φ15 25 100-360×5-100
PCC-6010YNS 100㎜×60㎜×2m φ20 25 100-360×5-100 当て板付き(黄)
製品写真

製品写真

断面図

断面図

取付写真

取付写真
※PCC-6010のみ、R1500以上の取り付けができます。

取付図

取付図

E型タイプ E型の断面

仕様

材質 合成ゴム
黒(PCE-4012、PCE-6015NS、PCE-6018)
黒+黄ライン入り(PCE-6015YNS-1(N)、PCE-618Y-1(N)は、黄色の当て板が付きます。)
付属品 当て板(PCE-4012、PCE-6015NS、PCE-6018はありません。)
上段用1本のみ黄色の当て板が付きます。
※アンカーボルト、ワッシャー等の付属品はありません。お客様にてご用意ください。
取付方法 アンカーボルト
備考
型式 サイズ
(幅×高さ×長さ)
穴径
(φd)
穴の深さ 穴ピッチ 備考
PCE-4012 120㎜×40㎜×2m φ13 20 上段:100-400×4-200-100
下段:100-200-400×4-100
PCE-6015NS 150㎜×60㎜×2m φ13 25 上段:100-400×4-200-100
下段:100-200-400×4-100
PCE-6018 180㎜×60㎜×2m φ13 25 上段:100-400×4-200-100
下段:100-200-400×4-100
PCE-6015YNS-1(N) 150㎜×60㎜×2m φ18 25 上段:100-360×5-100
下段:100-600×3-100
当て板1本付き(黄)
PCE-6018Y-1(N) 180㎜×60㎜×2m φ18 25 上段:100-360×5-100
下段:100-600×3-100
当て板1本付き(黄)
取付写真

取付写真

断面図

断面図

取付図

取付図

L型バンパー L型バンパー

仕様

材質 合成ゴム
付属品 無し
※アンカーボルト、ワッシャー等の付属品はありません。お客様にてご用意ください。
取付方法 アンカーボルト
備考
型式 サイズ
(高さ×幅×長さ)
L型バンパー 100㎜×450㎜×450㎜
取付写真

取付写真

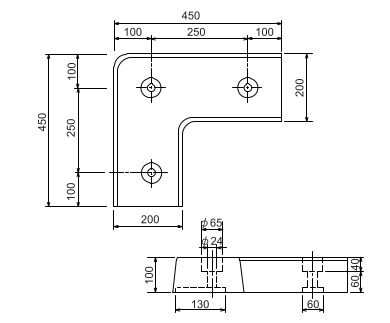

図面

図面
※画像をクリックと拡大画像が出ます。

丸型バンパー 丸型バンパー

仕様

材質 合成ゴム
付属品 無し
M30取り付けボルト、ナット、ワッシャーは別売です。
※打ち込みアンカーはお客様にてご用意ください。
取付方法 アンカーボルト
備考
型式 サイズ
(外径×高さ)
BLOCKS-200 φ200×100㎜
製品写真

製品写真

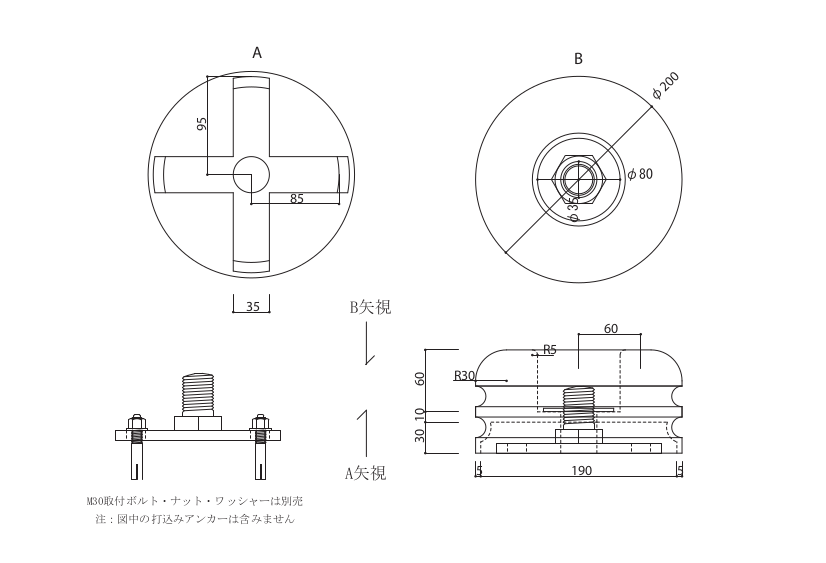

図面

図面
※画像をクリックと拡大画像が出ます。
