ゴムチップ周辺部材

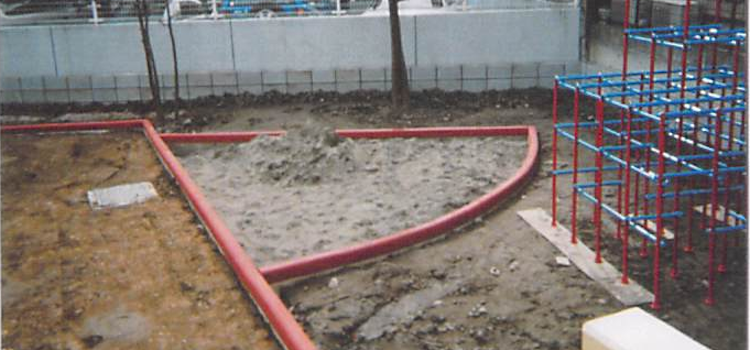

施工写真 エコロックガードの砂場縁石と園庭見切りとして使用

エコロックガードを砂場縁石と園庭見切り部分に施工

製品

ゴムチップタイル以外にも段差解消のスロープや砂場などの縁に使用するゴム縁石も取り扱っております。

ボーダーピース

ゴムチップ製の端部見切り材のスロープです。 ゴムチップタイルを施工した端にボーダーピースを使用していただき、段差解消と共にきれいに仕上がります。

仕様

ライル・安全マット(ゴムチップタイル)と同色に対応しています。
出荷単位 1本
接着剤
(別売)
5㎏、16㎏
使用目安:5㎏…10㎡、16㎏…30㎡
取付方法 専用接着剤での全面貼りにてご使用ください。
備考 ・受注生産品です。
・全面接着の施工をお願いします。
・この製品は屋外用です。
・着色チップは経年により顔料が削ずれ色が黒くなります。
・製造ロットにより多少色のバラつきがあります。
・色合いはディスプレイ等、使用条件により実物とは異なることがあります。
・ご使用の環境により退色することがあります。
・製品の仕様は改善のため、変更することがあります。
製品 タイプ サイズ
(厚み×幅×長さ)
重量
ボーダーピース17 Z/Y 17㎜×50㎜×300㎜ 0.22㎏
ボーダーピース25 Z/Y 25㎜×50㎜×200㎜ 0.23㎏

※ライル300角17、ライル600角17、ライル600角25に対応しています。

▶ライル・安全マット(ゴムチップタイル)

ボーダーピース施工
ゴムチップタイルのコーナー部分の施工

ボーダーピースの両サイドは2種類を互い違いに並べます。
ボーダーピース17

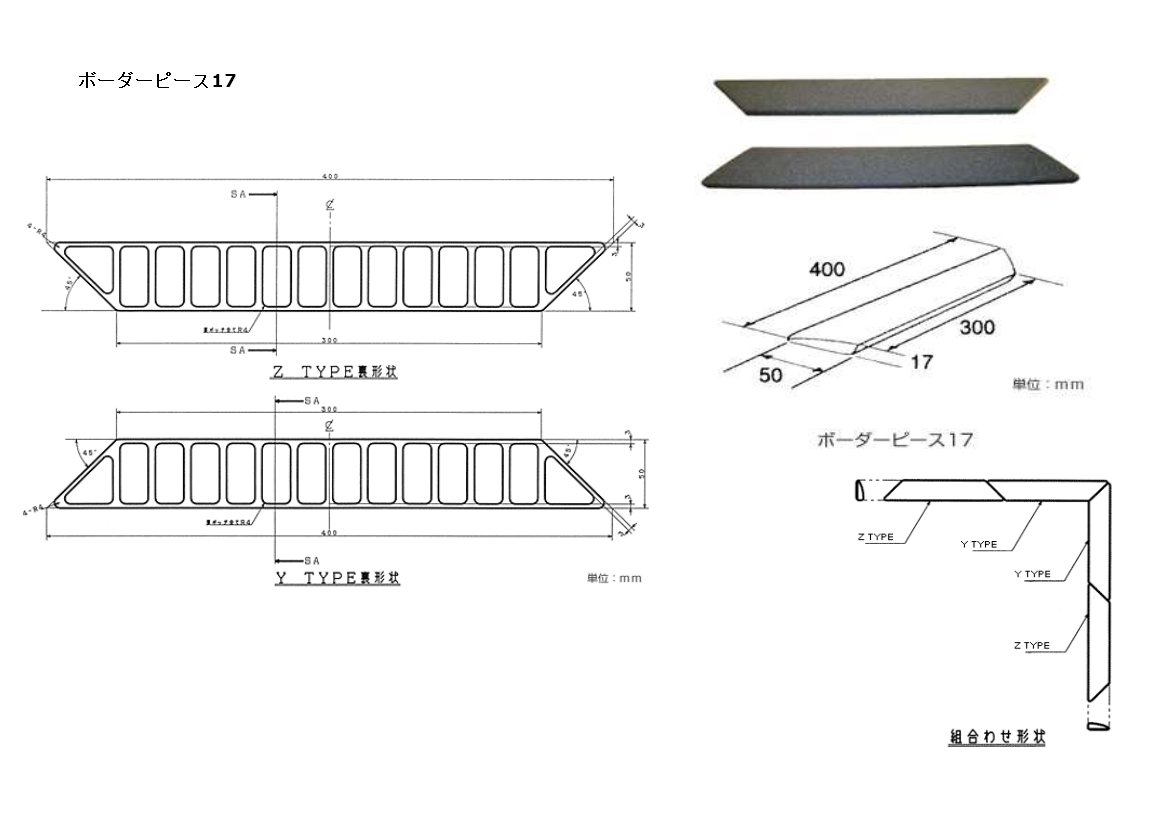

ホーダーピース17 詳細図
ボーダーピース17 図面

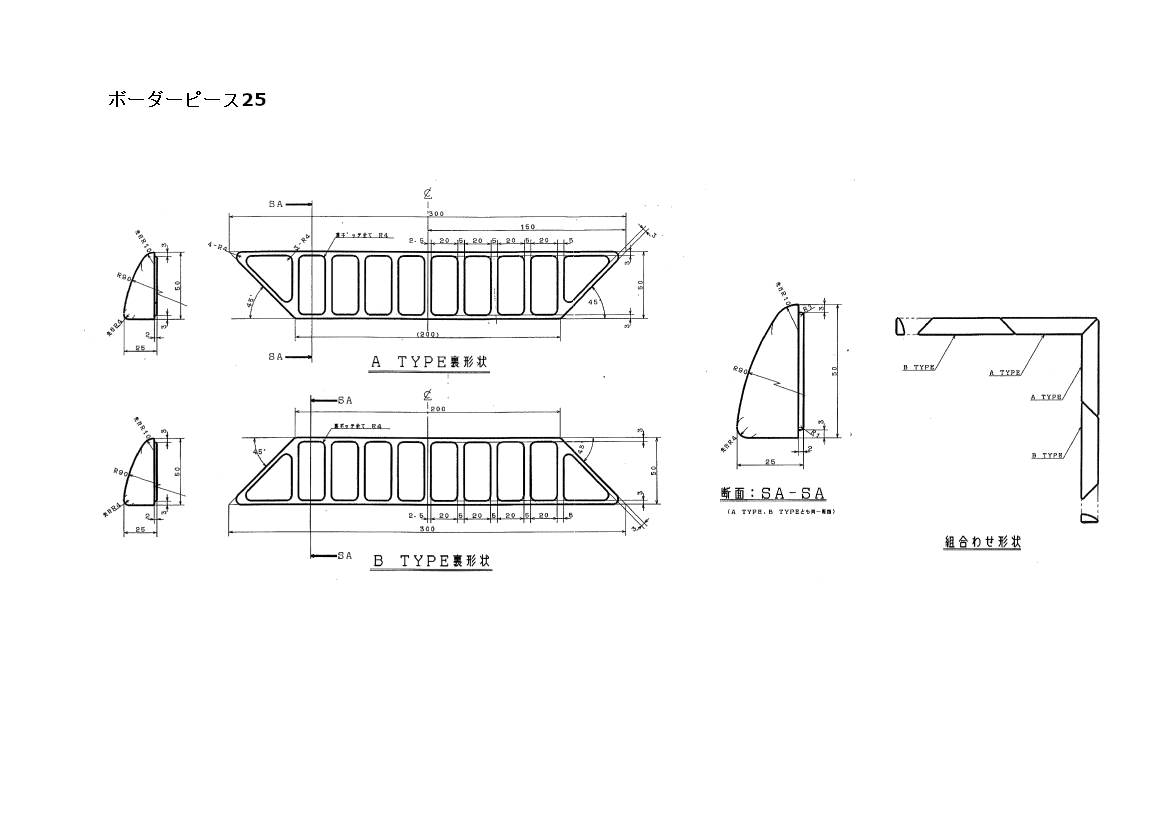

ホーダーピース25 詳細図
ボーダーピース25 図面

※画像をクリックすると拡大写真が出ます。

ボーダーピースの組み合わせ図
ボーダーピースの組み合わせ図
ボーダーピース17・25共通

エコロックガード

長尺タイプのゴム縁石です。 衝撃吸収に優れ、砂場や花壇をやさしくガードします。また人力で容易に曲がるので、曲線部分の施工も簡単に行えます。

製品写真 エコロックガード

特長

施工性
長尺タイプで、人力で容易に曲がり、現場に合わせた曲げをつくりだし固定するだけの簡単施工。(最小曲げ半径 r=2,000㎜程度)
安全性
衝撃吸収に優れ、転倒時の凹凸でのけがを軽減します。
耐久性
表層材には、耐候性の良いEPDMのカラーゴム(ソリッド)を使用しています。

仕様

材質 表層材…EPDMソリッドカラー(表面エンボス加工)
芯材…リサイクルゴムチップ(発泡ゴム)
グリーン、レンガ、ブラウン
出荷単位 1本
接着剤
(別売)
5㎏、16㎏
使用目安:5㎏…10㎡、16㎏…30㎡
施工方法 接着タイプ、アンカータイプ
備考 ・曲線施工にはアンカータイプを使用し、接着剤とアンカーでしっかり固定をしてください。
・アンカー取付タイプには、専用のキャップがつきます。
・アンカーはお客様にてご用意願います。
・製造ロットにより多少色のバラつきがあります。
・色合いはディスプレイ等、使用条件により実物とは異なることがあります。
・ご使用の環境により退色することがあります。
・製品の仕様は改善のため、変更することがあります。
製品 タイプ サイズ
(高さ×幅×長さ)
エコロックガード60 接着タイプ/アンカータイプ 60㎜×100㎜×1500㎜
エコロックガード100 接着タイプ/アンカータイプ 100㎜×100㎜×1500㎜

カラーバリエーション

色 グリーン
グリーン

色 レンガ
レンガ

色 ブラウン
ブラウン

断面図

断面図 接着タイプ
接着タイプ

断面図 アンカータイプ
アンカータイプ

施工断面図

施工断面図 接着タイプ
接着タイプ
直線施工の場合は、接着タイプを使用し接着剤で固定します。硬化時間にご注意ください。
推奨接着剤:ウレタン系接着剤

施工断面図 アンカータイプ
アンカータイプ
施工場所に合わせ曲線施工をする場合は、アンカーと接着剤を併用し固定します。
アンカー:1本につきM10㎜3本使用
推奨接着剤:ウレタン系接着剤

施工例 公園の砂場の縁に使用
公園砂場の縁石

施工例 花壇のブロックに使用
花壇のブロック

ラバーブロック

再生ゴムチップを特殊ポリマーで熱成形したゴム縁石です。 ガーデニングの仕切り・コンクリートブロックの化粧ブロックにも使用できます。

仕様

材質 着色チップ
サイズ
(高さ×幅×長さ)
H100㎜×W120㎜×L400㎜
着色グリーン、着色ブラウン、着色グレー
ライル・安全マット(ゴムチップタイル)の着色と同色になります。
出荷単位 1本
接着剤
(別売)
5㎏、16㎏
使用目安:5㎏…10㎡、16㎏…30㎡
施工方法 接着剤にて固定
備考 ・受注生産品です。
・曲線施工には対応していません。その際はエコロックガードをご使用ください。
・着色チップは経年により顔料が削ずれ色が黒くなります。
・製造ロットにより多少色のバラつきがあります。
・色合いはディスプレイ等、使用条件により実物とは異なることがあります。
・ご使用の環境により退色することがあります。
・製品の仕様は改善のため、変更することがあります。

製品写真 ラバーブロック
ラバーブロック

製品写真 ラバーブロック裏面
ラバーブロック 裏面

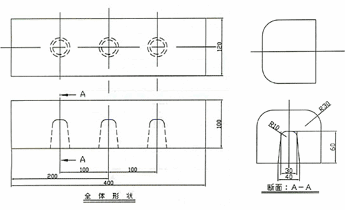

断面図

図面
施工例 花壇の縁石
施工例 花壇の縁石の拡大写真

花壇の縁石

段差スロープ

ゴムチップで製作したスロープです。嫌な音を吸収しソフトな感覚でご使用になれます。5つの高さを設定いたしました。 お使いになる場所に合わせ高さを選定してください。 幅が足りない場合、連結金具を使用し繋げることもできます。 (100・70・55タイプのみ)

仕様

500角スロープ…カラーチップ、着色チップ
ラスロ…着色グリーン、着色ブラウン、着色グレー
ライル・安全マット(ゴムチップタイル)の着色と同色になります。
出荷単位 1個
備考 ・受注生産品です。
・500角スロープ、ラスロ25直、ラスロ50直は、連結金具に対応していません。
・車両が通行する場所でのご使用は避けてください。
・着色チップは経年により顔料が削ずれ色が黒くなります。
・製造ロットにより多少色のバラつきがあります。
・色合いはディスプレイ等、使用条件により実物とは異なることがあります。
・ご使用の環境により退色することがあります。
・製品の仕様は改善のため、変更することがあります。
製品 サイズ
(厚み×幅×長さ)
仕様 重量
500角スロープ30 30㎜×500㎜×500㎜ カラー二層 6.2㎏
500角スロープ40 40㎜×500㎜×500㎜ カラー二層 8.4㎏
ラスロ25直(連結金具無し) 25㎜×300㎜×500㎜ 着色単層 2.4㎏
ラスロ50直(連結金具無し) 50㎜×300㎜×500㎜ 着色単層 4.8㎏
ラスロ55直(連結金具付き) 55㎜×300㎜×500㎜ 着色単層 7.6㎏
ラスロ70直(連結金具付き) 70㎜×350㎜×500㎜ 着色単層 9.3㎏
ラスロ100直(連結金具付き) 100㎜×350㎜×500㎜ 着色単層 11.9㎏
ラスロ100直コーナー(連結金具付き) 100㎜×350㎜×350㎜ 着色単層 5.4㎏

図面

図面 ラスロ25直
ラスロ25直

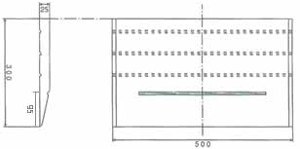

図面 ラスロ50直
ラスロ50直

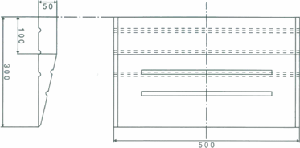

図面 ラスロ70直
ラスロ70直
(ラスロ55直は厚み違いです)

図面 ラスロ100直
ラスロ100直

図面 ラスロ100直コーナー
ラスロ100直コーナー

図面 連結金具
連結金具

よくある質問

質問 ゴムチップ製周辺部材は、自分でカットできますか?
回答 カッターでカットすることができます。 但しラバーブロックやラスロは、カッターでのカットは難しいと思います。 工具などを使用しカットをしてください。
質問 規格サイズ以外の製作は可能ですか?
回答 エコロックガードのみ定尺サイズからのカットを行っております。それ以外の製品は対応しておりません。
質問 いずれの製品も1本から販売をしていますか?
回答 はい、販売をしています。
質問 在庫はありますか?
回答 受注生産品です。
質問 ゴムチップ製周辺部材は返品できますか?
回答 お客様の都合による返品・交換は受け付けておりません。弊社の不備による場合は、商品到着後7日以内にご連絡ください。 至急対応をさせていただきます。(但し未使用に限ります。)
質問 ゴムチップ製周辺部材は何年位もちますか?
回答 使用する場所、環境などにより異なります。ご使用時に危険性が生じる場合や破損した際は交換をしてください。
