機能性ゴムシート

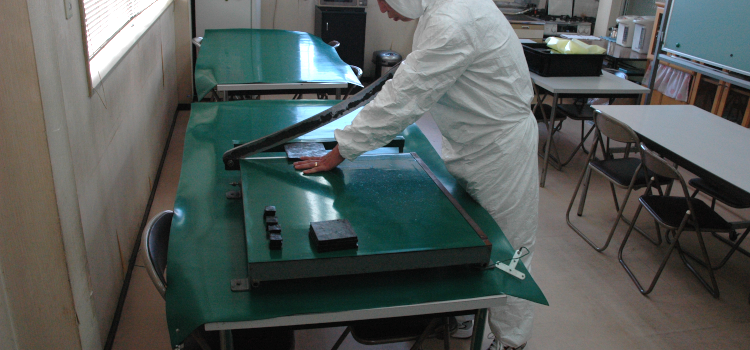

静電気による埃防止の導電性マット

静電気による埃を防止するためにエレリークを作業台に使用

機能性ゴムシートとは?

導電性や耐ガソリンなど各機能に特化したゴムシートです。使用条件に合った製品を選択いただけます。 下記以外の製品でお探しの際は、お問い合わせください。

製品

  1.  エレリーク2(帯電防止カラーマット)
  2.  導電性ゴム
  3.  耐ガソリン用ゴム
  4.  難燃性ゴム
  5.  防振ゴム
  6.  ハネナイト(衝撃吸収マット)
  7.  Z-1ライナー(非粘着複合シート)
  8.  ネバラン(非粘着複合シート)
  9.  耐摩ゴム
  10.  ゴムマグネット

※クリックする製品に移動します。

エレリーク2(帯電防止カラーマット)

人体帯電の防止は静電気トラブル防止に欠かせません。 エレリーク2はカラーゴムと黒ゴムの二層構造で、明るい色調を特徴とする帯電防止用床材として幅広くご使用いただいています。

製品写真 エレリーク2各色
特徴
  • ・人体に帯電する静電気トラブルの心配がなくなります。
  • ・種類も豊富で用途にあったエレリークを選定できます。
  • ・長尺シートなので、任意の形状に加工ができます。
  • ・色調がカラフルで室内全体を明るくします。
用途
  • ・IC工場のフロアー、作業台
  • ・各種電子部品組立工場のフロアー
  • ・コンピューター室、クリーンルームのフロアー
  • ・爆発防止作業床、作業台
  • ・オフィス、工場などの人体電撃ショック防止

エレリーク2取扱説明書

エレリーク2(静電気防止シート)の取扱説明書 ※ご使用検討されている方は必ずご確認ください。

使用例 作業通路に使用

作業通路に使用

使用例 静電気によりホコリの防止

コホリ防止のため作業台に使用

物理特性

項目 単位 測定値
電気抵抗 Ω 1×105~107
(印加電圧500V、垂直抵抗法)※初期値

仕様

タイプ エレリーク2(標準)
構造 エレリーク2構造図
用途 作業台、歩行床
サイズ 2mm×1000mm×10m
2mm×1200mm×10m
3mm×1000mm×10m
※ベージュ 3mmは取扱いなし。
タイプ エレリーク2(クロス張り)
構造 エレリーク2 クロス貼り 構造図
用途 重荷重台車走行床
サイズ 2mm×1000mm×10m

〔注記〕

  1. 改正RoHS指令(RoHS2)禁止10物質の対応品です。
  2. エレリーク2取扱説明書を必ずご確認の上、ご使用ください。
    エレリーク2(静電気防止シート)の取扱説明書 取扱説明書
  3. エレリーク2(標準)ベージュ 幅1200㎜、エレリーク2(クロス貼り)は受注生産品のため、ロットが必要になります。
  4. 在庫品は1巻き単位での出荷となります。
  5. フォークリフト走行には不適です。

カラーバリエーション

エレリークカラー:モスグリーン

モスグリーン

エレリークカラー:ライトグリーン

ライトグリーン

エレリークカラー:ベージュ

ベージュ

※色合いは実物と若干異なります。

別注部材

アース板A、両面粘着テープ、エレリークテープ(ライトグリーン、モスグリーン、ベージュ)

〔注記〕

  1. アース板Aおよび両面粘着テープは、改正RoHS指令(RoHS2)禁止10物質は対象外製品となります。
    (但し、フタル酸4物質の意図的混入はしておりません。)
  2. エレリークテープはフタル酸製品です。

導電性ゴム

製品写真 導電性ゴム

右:ECC-8 緑(EC)/黒(NEP-5)貼り合わせ
左:EP-2、EP-5 黒(共通)

体積固有抵抗率

102Ω・㎝タイプ
種類 EP-2
製品 REP-2 CEP-2
材質 天然ゴム(黒) クロロプレンゴム(黒)
硬度 65° 60°
105Ω・㎝タイプ
種類 EP-5
製品 REP-5 CEP-5 NEP-5
材質 天然ゴム(黒) クロロプレンゴム(黒) ニトリルゴム(黒)
硬度 70°
108Ω・㎝タイプ
製品 EC-8 ECC-8
材質 ニトリルゴム系(緑) ニトリルゴム系(緑+黒)
硬度 70°

耐ガソリン用ゴム

ガソリンに対する耐油性が特に優れています。
※厳しい条件での使用には、ご確認のうえご使用ください。

材質 NBR系(黒)
硬度 70°
厚み 1㎜、2㎜、3㎜

難燃性ゴム

難燃性の安全試験で世界的に認められたUL規格品です。
※その他の材質、硬度でご検討の際は、直接お問い合わせください。

材質 CR系(黒)
硬度 60°
厚み 1㎜、1.5㎜、2㎜、3㎜、5㎜

防振ゴム

溝構造により防振防音効果や耐老化性にも良好です。また衝撃荷重や延伸に対しても効果があります。

製品写真 防振パッド

片面に横方向の溝、もう片面は縦方向の溝が入っています。

材質 SBR系(黒)
硬度 60°
サイズ 10㎜×300㎜×1200㎜
15㎜×300㎜×1200㎜
20㎜×300㎜×1200㎜

ハネナイト

衝撃・振動吸収に優れた制振ゴムです。外力を受けても殆ど反発せずにエネルギーを吸収します。

製品写真 表面はザラザラしています

表面はザラザラして、一般的なゴム板の様な平滑ではありません。

材質 NBR系
硬度 GP35LE…35°
GP60LE…60°

Z-1ライナー

非粘着で抜群の耐摩耗性を持つ超高分子量ポリエチレン(UHMWPE)と特殊ゴムを一体成形した複合シートです。

製品写真 Z-1ライナー
Z-1ライナー 断面
構造 構造図
特徴
1.ものが付着しにくい
UHMWPE面は非粘着性に優れており、滑りやすく接触物の付着や居付きを防ぎます。
2.耐摩耗、耐衝撃に強い
UHMWPE面は耐摩耗性に優れ、ベースゴムで衝撃を和らげます。
用途
  • ・ 各種粉粒体用ホッパーやタンク、輸送管の内貼り
  • ・ シュートライナー
  • ・ 粘着性を嫌う作業台のライニング
  • ・ 作業台
  • ・ 建設機械や農業機械のライニング
  • ・ 各種分野の居付き防止

サイズ

超高分子量ポリエチレン
厚み
全厚 幅×長さ
1㎜ 2㎜ 900㎜×1800㎜
2㎜ 3㎜
3㎜ 4㎜
6㎜ 7㎜
10㎜ 11㎜

物性

UHMWPE
(超高分子量ポリエチレン)
性能値(目安) 試験条件
動摩擦係数 0.13 接触材料:鋼材
耐衝撃性(kJ/㎡) 140以上 ISO 11542-2
耐摩耗性 DIN摩耗量(㎣) 40
※一般耐摩耗ゴム板の約1/3(社内比)
JIS K 6264-2

ネバラン

非粘着で摩擦係数の小さいテフロン(フッ素樹脂)シートとゴムシートを一体成形した複合シートです。

製品写真 ネバラン
ネバラン 断面
構造 構造図
特徴
1.非常に滑りやすい
テフロン面の摩擦係数は小さく、様々な材料を滑らせる目的に最適です。
2.ものが付着しない
テフロン面は非粘着性に特に優れているため、接触物の付着、居付きを防ぎます。 また汚れにくく、表面をきれいに保ち、清掃のわずらわしさを軽減します。
3.クッション性がある
ベースゴムにより振動を吸収し、衝撃を和らげます。
用途
  • ・ ホッパーの内貼り
  • ・ シュート表面
  • ・ 作業台
  • ・ 実験台
  • ・ 機械部品
  • ・ パッキン
  • ・ 容器の内貼り
  • ・ 各種分野の居付防止

種類

タイプ:A型(ベースゴムは耐油性)
※屋外や紫外線下での保管や使用には適しておりません。

サイズ

テフロン厚み 全厚 幅×長さ
0.1㎜ 1㎜ 1000㎜×2000㎜
0.3㎜ 1㎜
0.3㎜ 3㎜

物性

性能値(目安) 試験条件
動摩擦係数 0.09 樹脂メーカー測定値による

耐摩ゴム

天然ゴムや合成ゴムに比べ耐摩耗性・クッション性が良好です。

材質 SBR系(黒)
硬度 65°
厚み 2㎜、3㎜、4㎜、5㎜、6㎜、8㎜、10㎜
12㎜、15㎜、20㎜、25㎜、30㎜

ゴムマグネット

硬度 90°
厚み 1㎜、2㎜、3㎜

機能性ゴムシートの加工について

上記製品から指定サイズにカット加工や穴加工、両面テープ貼りを行うことができます。 用途、数量に応じた材質の選定、加工方法の提案から製造、製品に至るまでをサポートいたします。 お気軽にお問合せください。
※材質によりロット等が必要な場合もございます。

よくある質問

質問 機能性ゴムシートの出荷単位は?
回答 基本的に定尺よりカットし、ご指定サイズ1枚から出荷をしています。 製品によっては、原反単位となることもあります。
質問 機能性ゴムシートは、自分でカットできますか?
回答 カッターでカットすることが可能です。定規を当てて少しずつ刃を入れてください。カットしにくい場合は、水で濡らしたり中性洗剤を付けカットし、カット後にしっかりと拭き取ってください。
Z-1ライナーやネバランの樹脂面は滑りやすいので何も付けずにカットしてください。
質問 機能性ゴムシートは返品できますか?
回答 お客様の都合による返品・交換は受け付けておりません。弊社の不備による場合は、商品到着後7日以内にご連絡ください。 至急対応をさせていただきます。(但し未使用に限ります。)
