セラホース

法面・吹付工事に使用するサンドブラストやコークス吹用のホースです。

  1. セラホース
  2. セラベンドホース

※クリックする製品に移動します。(ホース一覧はページが変わります。)

セラホース

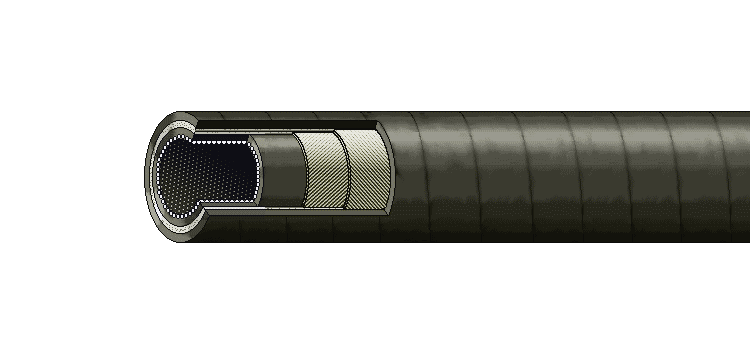

製品写真 セラホース

耐摩耗性ゴムホースの内側にセラミックを埋め込んだものを基本型にしています。 セラミックを埋め込んでおりますが、柔軟性はゴムホースに近く可とう性にに富んでいます。

用途

  • ・サンドブラスト用
  • ・ショットブラスト用
  • ・コークス吹込み用
  • ・高炉炉材吹込み用

特徴

ホースの内面ゴム層に、粒状セラミックス(アルミナ系)を密に列べた状態で、強固に加硫接着させたものです。
セラミックスが粒状であるので、ゴムホースと同様の柔軟性をもつと共に、内面ゴム層に埋め込まれたセラミックスが耐摩耗性を発揮しますので、ゴムホースに比べて数十倍の耐摩耗性をもっています。


断面図

セラホース 断面図

サイズ

品番 内径 外径
o
コード数
(プライ)
CP
最高使用圧力
MPa
重量
s/m
呼称 o 呼称in o
WSRA2 12 12 1/2 12.7 28.0 2 1.0 0.8
WSRA2 15 15 5/8 15.9 31.5 2 1.0 0.9
WSRA3 19 19 3/4 19.0 38.0 ◎2 1.0 1.4
WSRA3 25 25 1 25.4 45.5 ◎2 1.0 1.8
WSRA3 32 32 1 1/4 31.8 52.0 ◎2 1.0 2.0
WSRA3 38 38 1 1/2 38.1 58.0 ◎2 1.0 2.3
WSRA3 45 45 1 3/4 44.5 65.5 2 1.0 2.8
WSRA3 50 50 2 50.8 76.0 ◎4 1.0 4.0
WSRA3 65 65 2 1/2 63.5 90.0 4 1.0 4.8
WSRA3 75 75 3 76.2 103.5 4 1.0 5.6
WSRA3 100 100 4 101.6 131.0 4 1.0 7.9

※1.標準条長は20mですが用途によりご相談ください。
※2.◎印のみ在庫品です。

デリバリーサクションホースやバンドレスホース内面に、セラミックスを埋め込んだものも製作できますのでご相談ください。
セラミックスは、用途・サイズによりφ3.0以外の粒や板状での製作も可能です。

セラベントホース

製品写真 セラベンドホース

粉体空気圧送など曲がり部に使用するセラミックホースです。

特徴

  • ・局部摩耗に対応
  • ・内面にセラミックスを埋設した超耐摩耗性の曲がり管です。
  • ・曲がり90°対応
  • ・曲げ半径は内径の3倍(3D)
  • ・標準セラミックスは粒状φ3。その他、φ5やタイル状の製作可能です。

サイズ

(90°3Dタイプ標準仕様)

呼び内径 内径(o) セラミックス ベンド角 曲げ半径
R(o)
標準長さ(o)
50A 50.8 粒径 φ3 90 150 300
65A 63.5 粒径 φ3 90 190 340
80A 76.2 粒径 φ3 90 225 400
100A 101.6 粒径 φ3 90 300 500
125A 127 粒径 φ3 90 375 650
150A 152.4 粒径 φ3 90 450 750
200A 203.2 粒径 φ3 90 600 900
セラベンドホース 断面図

※1.標準継手金具はJIS5Kまたは10Kタイプで固定式またはルーズ式を選択できます。
※2.標準品の他に曲げ半径や長さの異なる仕様についてもご相談に応じて設計製作が可能です。

標準品である長尺フレキシブル性セラホースには、@R=6倍対応品 AR=10倍対応品 があり、 いろいろな配管状況に対応できるよう品揃えしています。
